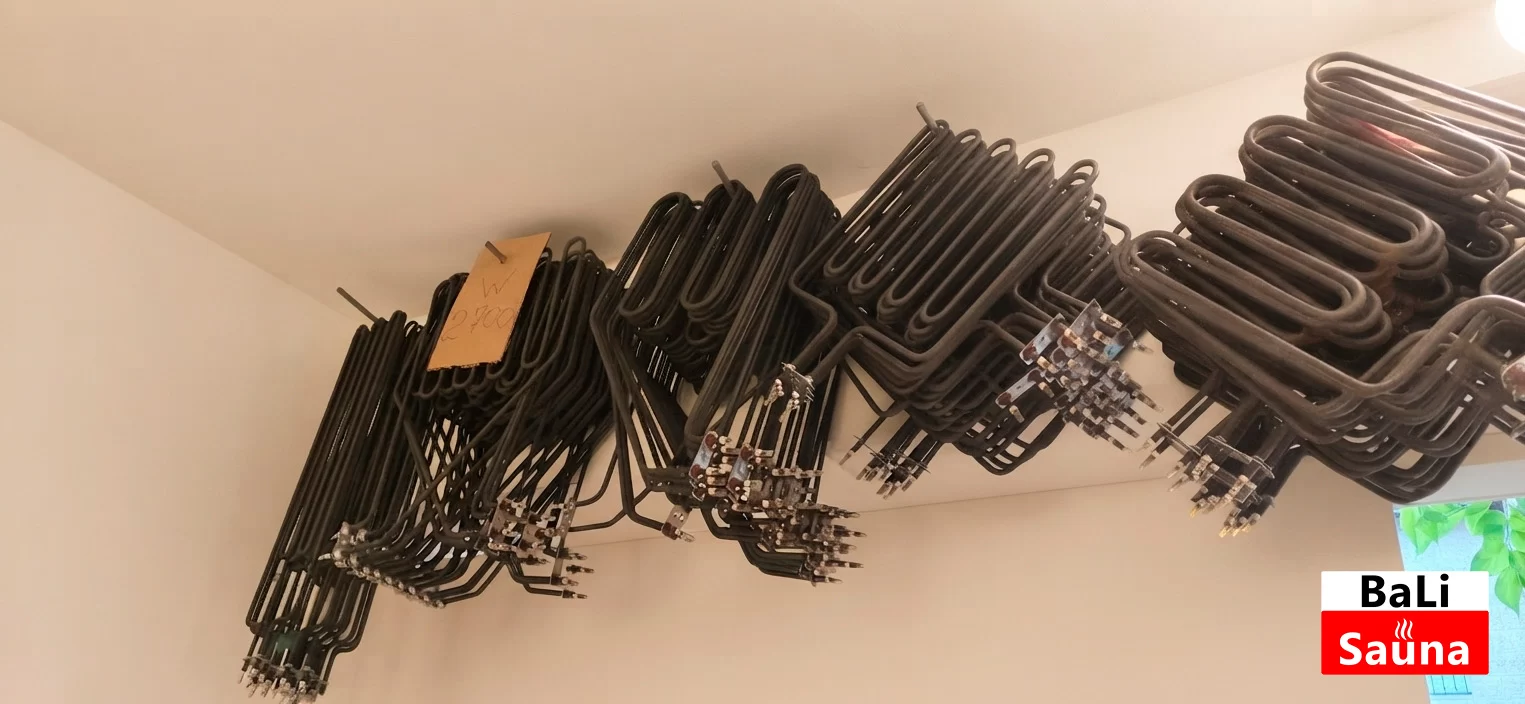

גופי חימום לסאונה
חלק חשוב ומשמעותי במערכת החימום של הסאונה הביתית הם גופי החימום לסאונה. בהתקנה ובנייה של סאונה ביתית, קיימת חשיבות רבה בהתאמת גוף החימום למאפייני הסאונה השונים.
לקוחות balisauna נהנים גם הם מהאפשרות לרכוש לעצמם גוף חימום המותאם לתנאי הסאונה הביתית שלהם. בנוסף לכך, נהנים הלקוחות משירות המאפשר להם לצלם את גוף החימום שלהם, במידה וזה נשבר, לשלוח את הצילום בוואטסאפ ולרכוש אונליין גוף חימום חדש, זאת לאחר התאמה של גוף החימום לסאונה הביתית שלהם.
מהם בעצם גופי חימום?
גופי חימום, המוכרים באנגלית כ-Heat Pipes (צינורות חום), משמשים בעצם כהתקן המשמש להעברת חום בין שני ממשקים מוצקים. בתהליך העברת החום אדים עוברים לאורך צינורות החום לממשק קר המתעבה חזרה לנוזל, עד לשחרור של אדי חום. גופי החימום נחשבים למנגנון יעיל המשמש להעברת חום בטמפרטורות גבוהות, כשלהם מוליכות יעילה ובטוחה.
צינורות גופי החימום אטומים לגמרי, כשלרוב אלו יהיו עשויים נחושת או אלומיניום, כשבסאונות נעשה שימוש בנחושת המותאמת להעברה של מים (גופי חימום עשויים אלומיניום מיועדים לרוב להעביר אמוניה). מסת הנוזלים בגופי החימום משתנה בכל גוף חימום, כשבאותם צינורות נוצרים אדים בטווח טמפרטורות מסוים.
קיימת חשיבות רבה בהגדרת הטמפרטורות הפעולות בגוף החימום. שימוש בטמפרטורות נמוכות מטמפרטורת הפעולה, תיצור מים קרים מידי שאינם יוכלו להתאדות לגז, כשבטמפרטורות גבוהות מידי יובילו לכך שכל המים במערכת יהפכו לאדים ויהיה קושי, כחלק מאותו תהליך מעגלי, ליצור עיבוי של האדים חזרה לנוזלים.
הצינורות בגופי החימום בנויים ממעטפת, פתיל ונוזל עבודה. גופי החימום מיועדים לעבודה ממושכת ללא הצורך בתחזוקה. קיימת חשיבות רבה בהתאמת דופן הצינורות והפתיל לנוזל העבודה.
במידה ונעשה שימוש במים כנוזל עבודה, במעטפת של אלומיניום, היכולת ליצור עיבוי של אדים למים יהפוך לתהליך ארוך של ימים ובעצם לא יאפשר לבצע פעילות תקינה ומהירה לייצור ושמירה על חום קבוע בחלל.
המצאת צינורי החימום ועימם גופי החימום ופיתוחם
ג'ורג' גרובר היה זה שפיתח צינורות חום באופן עצמאי במעבדה הלאומית של לוס אלמוס ב-1963, כבאותה שנה רשם גרובר את אותו פיתוח כפטנט על שמו. ברישומיו, ציין גרובר כי צינורות החום הינן מערכת סגורה שאינה דורשת שימוש במשאבות חיצוניות.
שימוש ראשוני בצינורות חום נעשה במסגרת אחת מתוכניות החלל בארה"ב בנוגעות לשיווי משקל תרמי של משדרים לווייניים. סיבוב הלוויינים גורם בכל פעם לצד אחד שלהם להיחשף לקרינה ישירה של קרני השמש, כשהצד השני חשוף לחושך וטמפרטורות קרות. הדבר מוביל לפערי טמפרטורות גבוהים של משדרי הלוויינים, כשאותם צינורות חום הצליחו "לנהל" את מערכות החימום והקור של אותן מערכות.
גופי חימום לסאונות ביתיות
גופי חימום המיועדים לסאונות מהווים גופי חימום המיועדים לעמוד בדרישות מחמירות, לבטח כשמדובר בסאונות ציבוריות המשמשות את הקהל הרחב במשך שעות רבות לאורך היממה.
בסאונות ביתיות, ניתן לשפוך על גופי החימום מים בכדי להגביר את מעגל האידוי והעיבוי. בשוק הסאונות קיימים שמנים ותמציות שונים המיועדים לשפיכה על גבי תנורי סאונות, כשלא פעם אותם שמנים ותמציות עלולים לגרום לנזק לגופי החימום בטווח המיידי והבינוני.
גוף חימום "חנוכיה"
גופי חימום לסאונה מסוג "חנוכייה" נפוצים מאוד, כשלהם הספקים של 1,500 ועד 3,000 וואט.
באתר של balisauna תוכלו לבחור בין שני גופי חימום מסוג "חנוכייה" – גוף חימום בעל הספק של 3,000 וואט וגוף חימום נוסף בהספק של 2,000 וואט.
מעוניינים לרכוש גוף חימום לסאונה הביתית שאתם בונים? מוזמנים ליצור עימנו קשר בטלפון 055-9398809 על מנת שנוכל לסייע לכם בהתאמה של גוף החימום לסאונה שלכם וברכישה של גוף חימום יעיל ועמיד.
מהו גוף חימום לתנור סאונה?
גוף חימום הוא הרכיב שממיר אנרגיה חשמלית לחום. בתוך המעטפת המתכתית שלו נמצא חוט בעל התנגדות חשמלית. כאשר זרם עובר בחוט, ההתנגדות גורמת להתחממותו. החום עובר דרך חומר בידוד פנימי אל מעטפת גוף החימום, ומשם אל האוויר ואל אבני הסאונה.
בתנור סאונה מותקנים בדרך כלל כמה גופי חימום. חלוקת ההספק ביניהם מאפשרת לחמם את האבנים ואת חלל הסאונה באופן אחיד יותר. לדוגמה, תנור בהספק כולל של 9 קילוואט עשוי לכלול שלושה גופי חימום של 3 קילוואט כל אחד, אך החלוקה משתנה בין דגמים ולכן חייבים לבדוק את הנתונים המקוריים של התנור.
כיצד גוף החימום בנוי?
גוף חימום צינורי מורכב ממספר שכבות ורכיבים:
- חוט התנגדות פנימי: מתחמם כאשר עובר בו זרם חשמלי.
- חומר בידוד: מפריד בין החוט החשמלי לבין המעטפת המתכתית ומעביר אליה חום.
- מעטפת מתכתית: עומדת בטמפרטורות גבוהות ונמצאת במגע עם האוויר והאבנים.
- מסופי חיבור: מאפשרים לחבר את גוף החימום למערכת החשמל של התנור.
- תושבות וחלקי קיבוע: מחזיקים את גוף החימום במיקום המתוכנן.
הצורה, האורך, הקוטר, המרחק בין המסופים וזוויות הכיפוף מותאמים למבנה התנור ולסידור האבנים. לכן גוף חימום בעל הספק מתאים אך בצורה שונה אינו בהכרח תחליף מתאים.
כיצד לבחור גוף חימום מתאים?
הדרך הבטוחה ביותר לבחור גוף חימום היא לפי היצרן והדגם המדויק של התנור. לוחית הנתונים נמצאת בדרך כלל על גוף התנור או בסמוך לחיבור החשמל. מומלץ לצלם את הלוחית לפני פירוק התנור.
אם לא ניתן לזהות את הדגם, יש לבדוק את כל הנתונים הבאים:
- ההספק הכולל של התנור בקילוואט.
- הספק גוף החימום הבודד.
- מתח העבודה של גוף החימום.
- מספר גופי החימום המותקנים בתנור.
- האורך, הרוחב וצורת הכיפוף.
- המרחק בין נקודות החיבור.
- סוג המסופים והברגים.
- מיקום גוף החימום בתוך התנור.
צילום בלבד אינו תמיד מספיק. שני גופי חימום יכולים להיראות כמעט זהים אך להיות בעלי הספק, מתח או מידות שונים.
התאמה לפי הספק
סכום ההספקים של כל גופי החימום צריך להתאים להספק הנקוב של התנור. לדוגמה, אם בתנור קיימים שלושה גופים זהים וההספק הכולל הוא 6 קילוואט, כל גוף עשוי להיות בהספק של 2 קילוואט. עם זאת, קיימים גם תנורים שבהם הגופים אינם זהים, ולכן אין להסתמך על חלוקה חשבונית בלבד.
גוף חימום בהספק גבוה מדי עלול להעמיס על החיווט, המגעונים וההגנות. גוף בהספק נמוך מדי יגרום לחימום איטי, עלול לשבש את חלוקת העומס ולא בהכרח יתאים לתכנון החשמלי של התנור.
התאמה לפי מתח
ההספק של גוף חימום תלוי במתח המופעל עליו ובהתנגדות החשמלית שלו. חיבור גוף למתח שונה מזה שעבורו תוכנן משנה משמעותית את ההספק. מתח גבוה מדי עלול לגרום להתחממות חריגה ולכשל מהיר; מתח נמוך מדי יפיק פחות חום.
בתנורים תלת־פאזיים יש לבדוק גם את שיטת החיבור לפי תרשים היצרן. העובדה שהתנור מחובר לתשתית תלת־פאזית אינה אומרת בהכרח שכל גוף חימום מקבל את המתח שבין שתי פאזות.
התאמה לפי מידות וצורה
גוף החימום צריך להיכנס לתנור בלי לגעת בגוף אחר, במעטפת התנור או ברכיבים שאינם מיועדים למגע ישיר. המרווחים מאפשרים מעבר אוויר וסידור נכון של האבנים.
אין לכופף גוף חימום חלופי כדי להתאים אותו לתנור. כיפוף לא מתוכנן עלול לפגוע במעטפת ובבידוד הפנימי וליצור נקודת התחממות או זליגת חשמל.
טבלת בדיקות לפני רכישת גוף חימום
| פרט לבדיקה | מדוע הוא חשוב? | כיצד בודקים? |
|---|---|---|
| דגם התנור | מזהה את החלק המקורי או החלופי המתאים | לוחית נתונים או הוראות היצרן |
| הספק גוף החימום | משפיע על העומס ועל קצב החימום | סימון על הגוף או נתוני הדגם |
| מתח עבודה | חיבור למתח לא מתאים משנה את ההספק | תרשים חשמל ונתוני גוף החימום |
| מידות וצורה | מבטיחות התאמה פיזית ומרווח נכון | השוואה לחלק המקורי ומדידה |
| מסופים ותושבות | נדרשים לחיבור ולקיבוע בטוחים | צילום ובדיקה לאחר ניתוק המתח |
| מיקום בתנור | בחלק מהדגמים קיימים גופים שונים | תיעוד המיקום לפני הפירוק |
סימנים אפשריים לגוף חימום תקול
הסאונה מתחממת לאט מהרגיל
כאשר אחד מתוך מספר גופי החימום מפסיק לעבוד, התנור עשוי להמשיך לחמם אך בהספק חלקי. הסאונה תגיע לטמפרטורה הרצויה באיטיות, ולעיתים לא תגיע אליה כלל. בתנור תלת־פאזי התופעה יכולה להיגרם גם מאובדן פאזה או מתקלה ברכיב מיתוג.
חלק מהגופים אינם מאדימים
גוון גוף החימום אינו בדיקה מדויקת בכל תנאי העבודה, משום שאבנים מסתירות חלק ממנו והבקר מפעיל ומפסיק את החימום במחזורים. עם זאת, כאשר גוף אחד נשאר קר בזמן שהאחרים מתחממים, יש לבצע בדיקה חשמלית.
הפחת או המפסק החשמלי קופצים
זליגה מהמוליך הפנימי אל מעטפת גוף החימום עלולה להפעיל את מפסק המגן. קצר, חיבור רופף או תקלה בחיווט עלולים להפעיל את המפסק האוטומטי. אין להרים את המפסק שוב ושוב בלי לאתר את מקור התקלה.
נזק גלוי למעטפת
סדק, נפיחות, חור, שינוי צורה או סימני התכה הם סיבות להפסיק להשתמש בתנור. גוף החימום אינו מיועד לתיקון באמצעות ריתוך, הלחמה או חומר איטום.
כיצד בודקים גוף חימום?
בדיקה מקצועית מתבצעת רק לאחר ניתוק מלא של התנור מהחשמל ואימות שאין מתח. כדי לקבל תוצאה אמינה, יש לנתק את מוליכי גוף החימום בהתאם לצורך ולמנוע מדידה דרך רכיבים אחרים.
בדיקת התנגדות
באמצעות מד התנגדות ניתן לבדוק אם המעגל הפנימי של גוף החימום שלם. נתק מוחלט עשוי להעיד שהחוט הפנימי נשרף. את הערך הנמדד יש להשוות לערך הצפוי לפי ההספק והמתח של גוף החימום, ולא רק לבדוק אם קיימת רציפות.
באופן עקרוני ניתן לחשב את ההתנגדות באמצעות הנוסחה:
התנגדות = מתח בריבוע חלקי ההספק
לדוגמה, הערך הצפוי תלוי במתח שמופעל בפועל על גוף החימום ולא רק במתח הכללי של מערכת החשמל. לכן חישוב בתנור תלת־פאזי דורש הבנה של תרשים החיבור.
בדיקת בידוד וזליגה
גוף חימום יכול להציג התנגדות תקינה בין המסופים ועדיין לסבול מזליגה למעטפת. בדיקה זו נעשית באמצעות מכשיר ייעודי לבדיקת בידוד. מולטימטר רגיל אינו תמיד מגלה פגיעה בבידוד שמופיעה רק במתח בדיקה גבוה או לאחר התחממות.
אם מפסק המגן קופץ, אין לנתק אותו ואין לעקוף את ההארקה. יש לזהות את גוף החימום או הרכיב שגורם לזליגה.
מדוע גופי חימום מתקלקלים?
סידור לא נכון של אבני הסאונה
האבנים צריכות להיות מונחות בצורה יציבה אך לא דחוסה. כאשר הן נלחצות בכוח בין גופי החימום, הן עלולות לעוות אותם ולחסום את זרימת האוויר.
מצד שני, מעט מדי אבנים עלולות להשאיר חלקים גדולים מגופי החימום חשופים ולגרום לחום ישיר וחזק יותר בחלל. יש להשתמש בכמות ובגודל האבנים המתאימים לתנור.
אבנים שהתפוררו
חימום וקירור חוזרים גורמים עם הזמן לסדקים ולהתפוררות. חלקיקים קטנים מצטברים בין גופי החימום, מקטינים את מעבר האוויר ויוצרים עומס מכני. לכן חשוב לבדוק את האבנים מעת לעת, להוציא שברים ולסדר אותן מחדש.
שפיכת מים לא נכונה
תנור סאונה תקין מתוכנן לקבל כמות מבוקרת של מים על אבנים חמות, בהתאם להוראות היצרן. אין לשפוך כמויות גדולות בבת אחת ואין לכוון מים ישירות אל חיבורים חשמליים או אל חלקים שאינם מוגנים לכך.
יש להשתמש במים נקיים. מלחים, כלור בריכוז גבוה וחומרים שאינם מיועדים לסאונה עלולים להשאיר משקעים ולהאיץ קורוזיה.
חיבורים חשמליים רופפים
חיבור רופף יוצר התנגדות מקומית וחום באזור המסוף. הדבר עלול להשחיר את החוטים, לפגוע במחברים ולהמיס חלקים סמוכים, גם כאשר גוף החימום עצמו עדיין תקין.
אוורור לקוי
זרימת אוויר מתאימה עוזרת לפזר את החום מהתנור לחלל. פתחי אוורור חסומים, התקנה שאינה שומרת על מרחקי הבטיחות או הצטברות אבנים קטנות עלולים ליצור התחממות מקומית.
האם מחליפים גוף אחד או את כל הגופים?
אם גוף חימום אחד התקלקל ושאר הגופים נמצאו תקינים, ניתן לעיתים להחליף רק אותו. עם זאת, יש לבדוק את גיל התנור, מצב כל הגופים והאם קיימים סימני קורוזיה, עיוות או זליגה.
בתנור ישן שבו כל גופי החימום עבדו מספר דומה של שעות, תקלה בגוף אחד עשויה להעיד שגם האחרים מתקרבים לסוף חייהם. החלפת כל הקבוצה יכולה לחסוך פירוק נוסף, אך אינה נדרשת באופן אוטומטי.
כאשר מחליפים גוף בודד, הוא חייב להתאים לאחרים בהספק ובמתח כדי לשמור על חלוקת העומס שתוכננה לתנור.
תהליך החלפת גוף חימום
- מזהים את דגם התנור ואת גוף החימום המתאים.
- מנתקים את כל מקורות החשמל ומוודאים שאין מתח.
- מצלמים ומתעדים את החיבורים לפני הפירוק.
- מוציאים את אבני הסאונה בזהירות ובודקים את מצבן.
- פותחים את תא החיבורים לפי הוראות היצרן.
- בודקים את גוף החימום ואת בידודו לפני שמחליטים על החלפה.
- מתקינים את הגוף החדש בלי לכופף או להפעיל לחץ על הצינור.
- מהדקים את החיבורים במידה המתאימה ובודקים את החיווט.
- מחזירים אבנים תקינות בלי לדחוס אותן בין הגופים.
- מבצעים בדיקות חשמל והפעלה מבוקרת.
החיבור החשמלי והבדיקות לאחר ההחלפה צריכים להתבצע על ידי חשמלאי מוסמך. גם לאחר ניתוק המפסק המקומי יש לוודא שלא קיים מקור הזנה נוסף למערכת הפיקוד או לתנור.
כיצד להאריך את חיי גופי החימום?
- להשתמש באבנים המתאימות לתנורי סאונה.
- להוציא אבנים סדוקות וחלקיקים שהצטברו בין הגופים.
- לא לדחוס אבנים בכוח ולא לעוות את גופי החימום.
- לשמור על פתחי האוורור ועל מרחקי ההתקנה.
- לא להפעיל את התנור כאשר מונח עליו חפץ.
- לא להשתמש בתנור ללא כמות האבנים הנדרשת.
- לבדוק חיבורים חשמליים אם קיימים סימני חום או ריח חריג.
- להפסיק את ההפעלה אם המפסק קופץ או אם מופיעים ניצוצות.
שאלות נפוצות על גופי חימום לתנורי סאונה
האם גוף חימום אחד מתאים לכל תנורי הסאונה?
לא. קיימים הבדלים בהספק, במתח, בצורה, במידות, במסופים ובתושבות. יש להתאים את הגוף לדגם התנור.
כיצד מזהים את גוף החימום המתאים?
מומלץ להתחיל מלוחית הנתונים של התנור וממספר הדגם. בנוסף יש לתעד את גוף החימום המקורי, מיקומו, מידותיו וחיבוריו.
האם אפשר לבחור גוף חימום רק לפי ההספק?
לא. גם המתח, הצורה, המידות, נקודות הקיבוע וסוג החיבור חייבים להתאים.
האם תנור יכול לעבוד כאשר גוף אחד שרוף?
לעיתים כן, אך בהספק חלקי ובחימום לא אחיד. לא מומלץ להמשיך להשתמש בתנור לפני בדיקת הסיבה לתקלה.
מדוע הסאונה אינה מגיעה לטמפרטורה הרצויה?
הסיבה יכולה להיות גוף חימום תקול, חוסר בפאזה, תנור חלש מדי, בידוד לקוי, שטח זכוכית גדול, אוורור לא נכון או חיישן שמפסיק את החימום מוקדם.
האם גוף חימום אמור להאדים?
הוא עשוי להיראות אדום בזמן עבודה, אך הגוון תלוי בטמפרטורה, בתאורה ובמחזור הבקרה. בדיקה חזותית אינה מחליפה מדידה חשמלית.
האם אפשר לתקן גוף חימום שנשרף?
בדרך כלל גוף חימום צינורי תקול מוחלף בשלמותו. אין לפתוח, לרתך או לאטום אותו כפתרון רגיל.
מדוע מפסק המגן קופץ כשהתנור מתחמם?
אחת האפשרויות היא זליגה מגוף חימום שמתגברת כאשר הוא מתחמם. ייתכנו גם רטיבות או תקלות בחיווט וברכיבים אחרים, ולכן נדרשת בדיקה מקצועית.
האם אפשר לכופף גוף חימום כדי שייכנס לתנור?
לא. כיפוף לא מתוכנן עלול לפגוע בבידוד הפנימי וליצור נקודת כשל.
האם צריך להחליף את האבנים יחד עם גוף החימום?
לא תמיד. יש לבדוק כל אבן, להוציא אבנים סדוקות ומתפוררות ולנקות חלקיקים. אבנים תקינות ומתאימות ניתן לסדר מחדש.
האם חייבים להחליף את כל גופי החימום יחד?
לא בהכרח. ההחלטה תלויה במצב הגופים האחרים, בגיל התנור, בתוצאות הבדיקות ובעלות העבודה.
מי רשאי להחליף גוף חימום?
פירוק וחיבור של רכיבי החשמל בתנור צריכים להתבצע על ידי חשמלאי מוסמך המכיר את תרשים החיבור ואת דרישות היצרן.
עיקרי הדברים
- גוף החימום חייב להתאים לדגם התנור, להספק, למתח, למידות ולצורת החיבור.
- אין לבחור חלק חלופי לפי תמונה או הספק בלבד.
- חימום איטי עשוי להעיד שאחד הגופים אינו פועל.
- בדיקת התנגדות בלבד אינה שוללת זליגה למעטפת.
- אבנים מתפוררות או דחוסות עלולות לפגוע בזרימת האוויר ובגופי החימום.
- אין לכופף, לרתך או לעקוף גוף חימום תקול.
- יש לנתק את המתח ולבצע את החיבור והבדיקות באמצעות חשמלאי מוסמך.
